Антенна радиотелескопа РАТАН-600

Радиотелескоп РАТАН-600 является одним из двух основных инструментов Специальной Астрофизической Обсерватории Российской Академии Наук.

Радиотелескоп описан в публикациях:

• Хайкин С.Э. и др. Радиотелескоп РАТАН-600. Известия ГАО. 1972. N188, 3-11 и другие статьи этого «Ратановского» номера.
• Yurij N. Parijskij And Dmitrij V. Korol'kov, The RATAN-600 radiotelescope. Brief history and description from the book «Experiment Cold: The First Deep Sky Survey With The Ratan-600 Radio Telescope», 1985.

Прообразом РАТАН-600 является Большой Пулковский радиотелескоп (БПР). Его принцип работы и конструкция описаны в статье:

• Хайкин С.Э., Кайдановский Н.Л., Есепкина Н.А., Шиврис О.Н. Большой пулковский радиотелескоп, Известия ГАО АН СССР, 164, 3-26, 1960.

Краткое описание антенны РАТАН-600

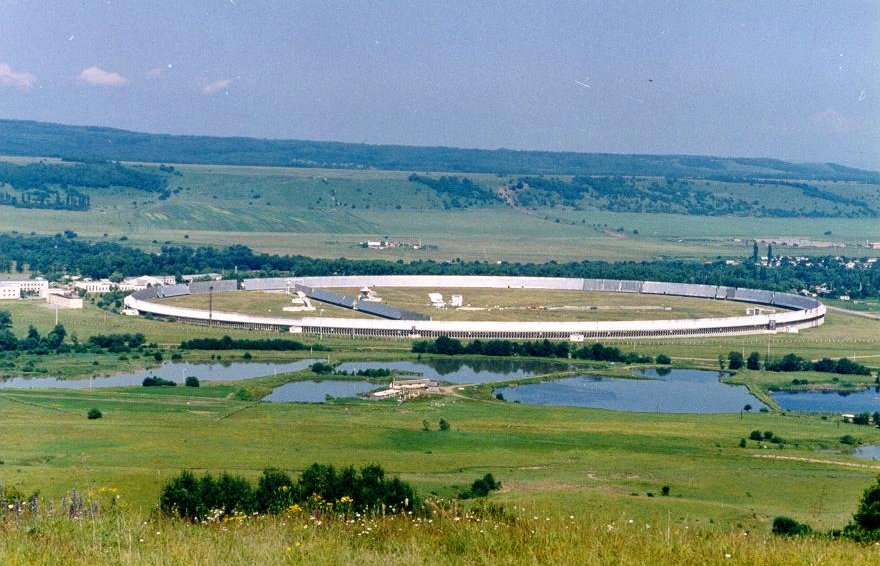

Антенна радиотелескопа РАТАН-600 представляет собой круг диаметром 576 метров, состоящий из 895 элементов размером 2 x 11.4 метров каждый.

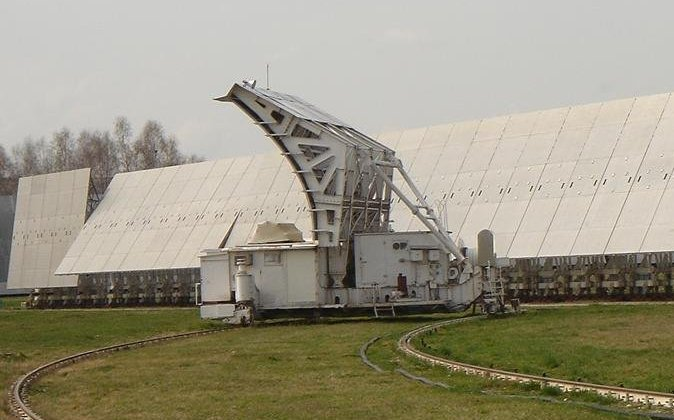

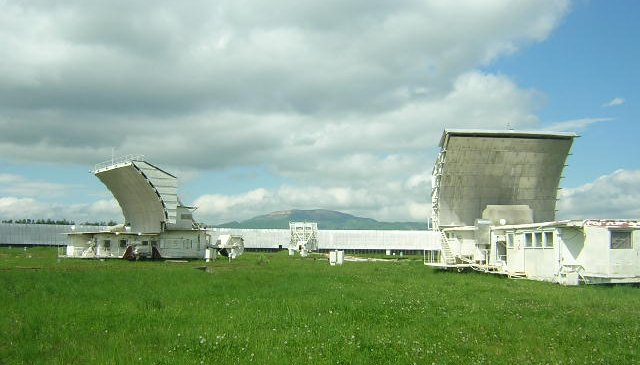

Антенна состоит из четырех независимых секторов (по 225 элементов в каждом), которые называются: Северный, Южный, Западный и Восточный, из которых три могут одновременно использованы по трем разным программам. В фокусе антенны устанавливаются подвижные кабины с вторичными зеркалами и приемной аппаратурой (облучатели № 1, 2, 3), которые, двигаясь по круговым рельсовым путям, могут располагаться в 12 фиксированных азимутах. Сейчас доступны для наблюдений только 4 азимута: 0, 30, 180 и 270 градусов. Для наблюдений РАТАН-600 может использоваться в четырех различных режимах.

Для регулярных наблюдений Солнца на РАТАН-600 используется Южный сектор с Плоским отражателем, которые формируют так называемую систему Крауса (перископическую систему). Передвижение вторичного зеркала (облучателя) по дуговым рельсам позволяет проводить наблюдения в режиме квазисопровождения источника в течение 4-х часов, а также делает возможным синтез двумерных изображений Солнца в периоды летнего и зимнего солнцестояния. Наблюдения Солнца на РАТАН-600 проводятся вблизи местного полудня — 9:00 UT (± 2 часа). При этом получают одномерные сканы на 30 – 120 длинах волн в диапазоне от 1.32 до 40 см в левой и правой круговой поляризации.

Размеры диаграммы направленности приближенно определяются следующим образом:
ϴ_horizontal (arcsec) = 0.85 · λ (mm)
ϴ_vertical (arcmin) = 0.75 · λ (mm)

Для получения более точных данных о горизонтальном размере ДНА РАТАН-600 в режиме Юг+Плоский рекомендуется ознакомиться с публикациями:

1. С. Х. Тохчукова, А. Н. Коржавин, В. М. Богод, Е. А. Курочкин, А. В. Шендрик. Расчет горизонтального размера диаграммы направленности РАТАН-600 в режиме Южный сектор с Плоским отражателем с учетом параметров первичных облучателей, Астрофизический бюллетень, том 69, № 3, с. 377, (2014) (ENG: Tokhchukova, S. Kh.; Korzhavin, A. N.; Bogod, V. M.; Kurochkin, E. A.; Shendrik, A. V.: Computation of the horizontal size of the RATAN-600 beam pattern for the "Southern Sector with a Flat Reflector" mode with allowance for the parameters of primary feeds; Astrophysical Bulletin, Volume 69, Issue 3, pp 356-367 (2014)).

Вертикальный размер ДНА:

2. Е. К. Майорова. Расчет диаграммы направленности РАТАН-600 с учетом дифракционных эффектов в режиме «Южный сектор с Плоским отражателем», Астрофизический бюллетень, 2011, том 66, № 1, с. 97–117.

Географические координаты

Географические координаты центра радиотелескопа РАТАН-600, вычисленные в январе 1968 года в ходе астрометрических наблюдений:
